Главная страница ПродукцияMOSFET наивысшей мощности

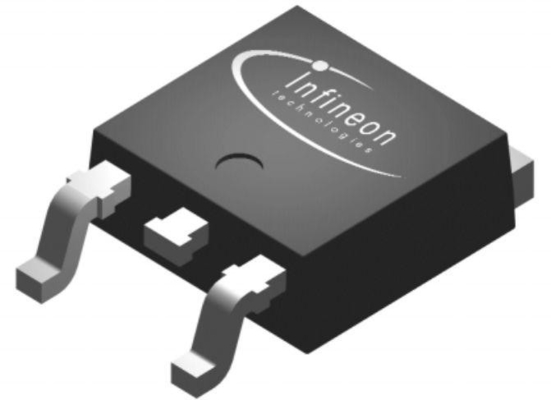

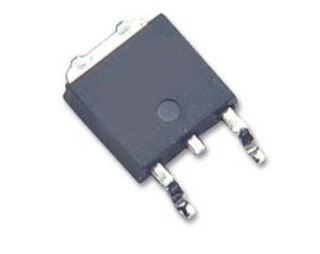

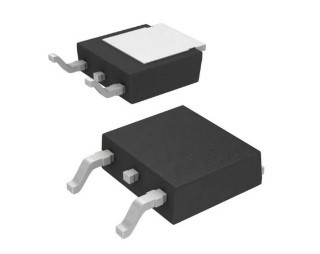

MOSFET наивысшей мощности IPD90R1K2C3, Pin DPAK T/R модуля N-CH 900V 5.1A 3 AMPAK Wifi

MOSFET наивысшей мощности IPD90R1K2C3, Pin DPAK T/R модуля N-CH 900V 5.1A 3 AMPAK Wifi

IPD90R1K2C3 High Power MOSFET , AMPAK Wifi Module N-CH 900V 5.1A 3 Pin DPAK T/R
IPD90R1K2C3 High Power MOSFET , AMPAK Wifi Module N-CH 900V 5.1A 3 Pin DPAK T/R IPD90R1K2C3 High Power MOSFET , AMPAK Wifi Module N-CH 900V 5.1A 3 Pin DPAK T/R IPD90R1K2C3 High Power MOSFET , AMPAK Wifi Module N-CH 900V 5.1A 3 Pin DPAK T/R

Большие изображения :  MOSFET наивысшей мощности IPD90R1K2C3, Pin DPAK T/R модуля N-CH 900V 5.1A 3 AMPAK Wifi Лучшая цена

Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: Infineon
Номер модели: IPD90R1K2C3
Оплата и доставка Условия:
Количество мин заказа: Qty пакета
Цена: contact sales for updated price
Упаковывая детали: лента и вьюрок
Время доставки: 2 недели
Условия оплаты: T/T
Поставка способности: 1000+
Подробное описание продукта
MPN: IPD90R1K2C3 MFR: Infineon
Категория: МОП-транзистор Размер: 2.41*6.73*6.22mm
Выделить:

MOSFET наивысшей мощности IPD90R1K2C3

,

Pin MOSFET 3 наивысшей мощности

,

Модуль N-CH AMPAK Wifi

MOSFET N-CH 900V 5.1A 3-Pin Trans IPD90R1K2C3 Infineon (2+Tab) DPAK T/R

Технические данные продукта

ЕС RoHS Уступчивый с освобождением
ECCN (США) EAR99
Состояние части Активный
SVHC Да
SVHC превышает порог Да
Автомобильный Никакой
PPAP Никакой
Категория продукта MOSFET силы
Конфигурация Одиночный
Технологический прочесс CoolMOS
Режим канала Повышение
Тип канала N
Количество элементов в обломок 1
Максимальное напряжение тока источника стока (v) 900
Максимальное напряжение тока источника ворот (v) ±20
Максимальное напряжение тока порога ворот (v) 3,5
Работая температура соединения (°C) -55 до 150
Максимальное непрерывное течение стока (a) 5,1
Максимальное течение утечки источника ворот (nA) 100
Максимальное IDSS (uA) 1
Максимальное сопротивление источника стока (MOhm) 1200@10V
Типичная обязанность @ Vgs ворот (nC) 28@10V
Типичная обязанность @ 10V ворот (nC) 28
Типичная входная емкость @ Vds (pF) 710@100V
Максимальная диссипация силы (mW) 83000
Типичное время падения (ns) 40
Типичное время восхода (ns) 20
Типичное время задержки поворота- (ns) 400
Типичное время задержки включения (ns) 70
Минимальная рабочая температура (°C) -55
Максимальная рабочая температура (°C) 150
Упаковка Лента и вьюрок
Максимальное положительное напряжение тока источника ворот (v) 20
Максимальное пропускное напряжение диода (v) 1,2
Отсчет Pin 3
Имя стандартного пакета TO-252
Пакет поставщика DPAK
Установка Поверхностный держатель
Высота пакета 2,41 (Макс)
Длина пакета 6,73 (Макс)
Ширина пакета 6,22 (Макс)
PCB изменил 2
Плата Плата
Форма руководства Крыло чайки
